Rotary Swaging 작동원리

  • Rotaryswaging은 주축과 함께 형(型; die)을 회전시켜 형에 타격을 가하여 단조하는 것이며, 그림 (a)는 형이 2개인 경우이고, 그림 (b)는 형이 4개인 경우이다.
    rotary swaging에서는 형과 hammer가 회전하면서 hammer 두(頭)가 roller에 접할 때 형을 타격한다.
    hammer가 roller와 roller 사이에 있을 때는 원심력에 의하여 형이 열리고 이 때 소재가 공급된다.

    주축의회전에 의하여 Swaging Dies는 원심방향으로 반복적으로 작동된다.

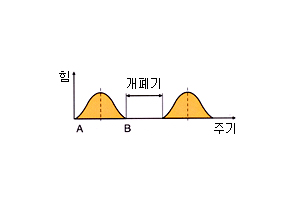

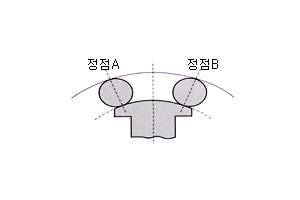

    2개의 Rollers가 Thrust Piece 양단에 위치할때 Dies는 최대한 개폐된다.
    이러한 방법은 Thrust Piece와 Dies의 관리나 교체시 유리한 구조를 갖는다.
    요구되는 형상에 따라 제작된 Dies의 형태는 사용수명이 길고 마모가 적도록 제작된다.
